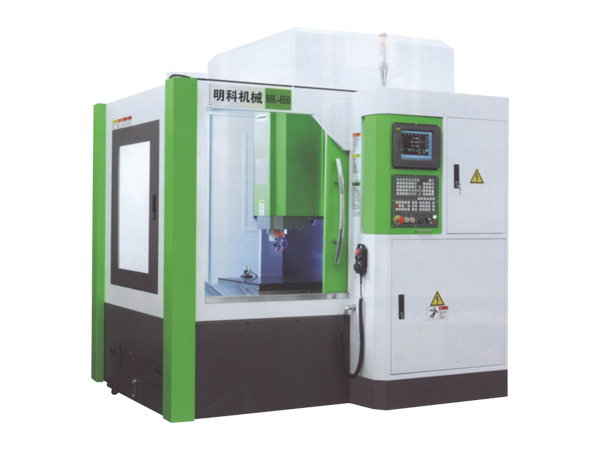

明科MK-650钻攻机
时间:2020-05-06 15:14:06阅读次数:6491
- 产品介绍
功能概述：
专业针对小型多孔零件及产品的加工。适用于加工手机部件、通讯器材、航空航天、汽车机车、仪器仪表、轻工轻纺、电子电器和机械制造等行业，以及铜、铝电极等加工；
主体结构均采用高强度铸铁制成，并经去应力退火及自然时效处理，床身精度持久稳定，长久不变形；
采用高精密直结式主轴，实现工件的高速加工；采用油温冷却机系统，降低主轴因高速旋转导致的温升问题，有效改善主轴的热延伸，提高加工精度；
采用夹臂式刀库，提高机床的换刀速度和精准度，刀库容量16把或21把；
机身底座采用后倾斜式结构设计，便于机床内部废屑的清洁；
高立柱的结构设计，使主轴鼻端至工作台的距离增大，更适合第四轴部件的安装与应用，使加工区域范围更广；
采用轨道润滑自动注油器，间歇式定时定量控制注油量，可持久润滑运动部件；
|
机械参数 |
单位 |
T650 |
T850 |
T1000 |
T1200 |
|
三轴行程 |
mm |
600×480x350 |
800×500×420 |
1000×500×450 |
1200×550×500 |
|
工作台尺寸 |
mm |
650×475 |
1000×500 |
1300×550 |
1100×500 |
|
T型槽 |
mm |
5-18x80 |
4-16x100 |
5-18x80 |
5-18x100 |
|
工作台最大承重 |
kg |
300 |
500 |
600 |
700 |
|
主轴端面至工作台面距离 |
mm |
150~500 |
140~560 |
150~600 |
150~650 |
|
主轴中心至立柱导轨距离 |
mm |
541 |
580 |
580 |
605 |
|
X轴线轨规格 |
mm |
35 |
35 |
35 |
30 |
|
Y轴线轨规格 |
mm |
30 |
35 |
35 |
35 |
|
Z轴线轨规格 |
mm |
35 |
35 |
35 |
35 |
|
X/Y/Z丝杠规格 |
mm |
32x16 |
36x16 |
32x16 |
32x16 |
|
主轴规格 |
|
BT30/φ 100 |
BT30/φ 100 |
BT30/φ 100 |
BT30/φ100 |
|
主轴最高转速 |
rpm |
20000 |
20000 |
20000 |
20000 |
|
主轴功率 |
kw |
5.5 |
5.5 |
5.5 |
7.5 |
|
X/Y/Z三轴电机功率 |
kw |
1.5/1.5/3 |
2/2/3 |
2/2/3 |
2/2/3 |
|
X/Y/Z快速最高速度 |
m/min |
48 |
48 |
48 |
48 |
|
X/Y/Z切削最高速度 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
三轴定位精度 |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
|
三轴重复定位精度 |
mm |
±0.002/300 |
±0.002/300 |
±0.002/300 |
±0.002/300 |
|
气压规格 |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
|
机床尺寸 |
mm |
1770×2300×2100 |
2300×2200×2500 |
2600×2500×2800 |
3000×2800×3000 |
|
整机重量 |
T |
3.2 |
4.5 |
5.3 |
6.5 |
- 1 、铸铁经高温回炉及六个月以上的时效处理。
- 2、严谨的配装工艺（线轨装配、丝杠装配、轴承装配等）。
- 3、精湛的铲刮工艺(马达座铲刮、主轴端面铲刮、立柱安装面铲刮）。
- 4、科学的生产制作，全程可追溯的品质管控制度。
- 1、在进行螺距误差检测时，可同时检验出直线轴导轨在XX和YY两个方向上的直线度，
- 2、保证机床各部的加工和装配精度。实测出机床正式定位精度和重复定位精度。
- 3、整机检测主轴垂直度与工作台平面的精度，要求精度保证0.01mm以内。
- 4、整机检测Z轴导轨与工作台垂直度，要求精度保证0.01mm以内。
- 5、整机检测XY轴导轨垂直度，要求精度保证0.005mm以内。
